铝制屏蔽通风窗的制作方法

本实用新型涉及屏蔽设施通风管道、通风过孔的电磁屏蔽部件，尤其涉及一种铝制屏蔽通风窗。

背景技术：

屏蔽帐篷广泛应用于国防建设，可有效预制电磁干扰，防止信息泄露，起到电磁防护的作用。常规的电磁屏蔽玻璃为刚性的窗口屏蔽材料，不能满足军用屏蔽帐篷的折叠运输、储存和频繁的搭建、撤收的基本属性。因此，研究复合军用屏蔽帐篷实际使用要求，同时又具有较高的屏蔽技能的一种电磁屏蔽窗式一重要问题。

技术实现要素：

针对上述问题，本实用新型提供了一种铝制屏蔽通风窗。

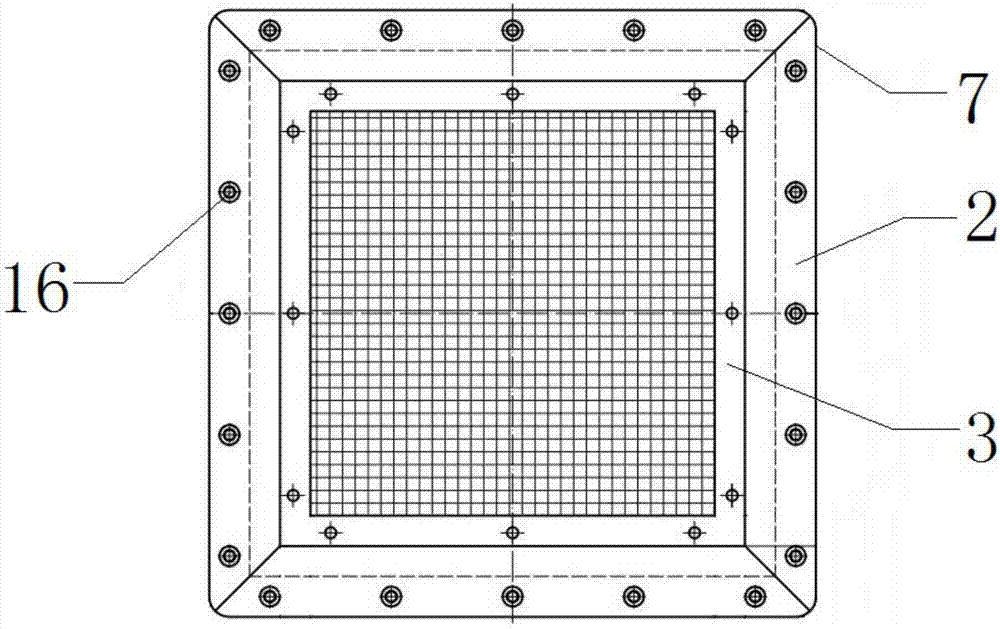

为解决上述技术问题，本实用新型所采用的技术方案是：一种铝制屏蔽通风窗，其特征在于：所述通风窗由四根铝型材焊接围成方形结构的铝框，铝型材内部中空，通过焊接形成中空通道，每根铝型材外侧焊接有向外延伸的布料压框，所述铝框内由上到下依次分布有第一铜网压框、第一铁网压框、第二铁网压框和第二铜网压框，每根铝型材内侧由上到下依次设有与第一铜网压框座、第一铁网压框座、第二铁网压框座和第二铜网压框座。

进一步的，四根所述布料压框两两双面对接焊连在一起形成布料压框架，所述布料压框架焊接处分别进行内、外倒圆角，内倒圆角为4-R3，外倒圆角为4-R10，四根所述布料压框上均以间距60mm分布有五个直径为6.5mm的螺孔，螺孔处通过内六角螺钉和六角螺母将屏蔽通风窗固定于帐篷布料上。

进一步的，所述帐篷布料上设有与螺孔直径相同的开孔，开孔外圈可加设布料压环。

进一步的，所述第一铜网压框座和第二铜网压框座朝向相反，均是设于铝型材上的台阶座，台阶座长15mm，深度为2.5mm，四根铝型材上的台阶座围成第一铜网压框和第二铜网压框的放置槽，所述台阶座上以间距45mm分布有五个直径为3.2的铆钉孔，通过铆钉将第一铜网压框和第二铜网压框进行固定。

进一步的，所述第一铁网压框座和第二铁网压框座均为铝型材内侧向外延伸的固定沿，所述第一铁网压框和第二铁网压框安装在固定沿上的朝向相反，固定沿厚度为1.5mm，两个固定沿间距为8mm，四块固定沿围成第一铁网压框和第二铁网压框的安装架，所述安装架上以间距75mm分布有三个直径为3.2的铆钉孔，通过铆钉将第一铁网压框和第二铁网压框进行固定。

进一步的，所述第一铜网压框内固定有20目铜丝，第二铜网压框内固定有40目铜丝，第一铁网压框内固定有20目铁丝，第二铁网压框内固定有40目铁丝。

进一步的，所述第一铜网压框与第二铜网压框内的铜丝以45°交错分布。

进一步的，所述第一铁网压框与第二铁网压框内的铁丝以45°交错分布。

进一步的，所述第一铜网压框、第二铜网压框、第一铁网压框和第二铁网压框进行固定的铆钉尺寸相同。

进一步的，所述铝型材为中空框架，宽为30mm，高40mm，屏蔽通风窗本体长为300mm，宽为300mm，对各边角进行倒圆角。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

1、本实用新型采用的框架为铝型材，重量轻，易于成型，不仅造价低廉并且安装方便。

2、本实用新型设有的铜丝以45°交错分布、铁丝以45°交错分布能较好的多层隔绝电磁，屏蔽电磁。

3、本实用新型通过放置槽和安装架，并通过铆钉对其进行固定，使得压框内的连接较为紧固。

4、本实用新型设有的布料压框架是针对帐篷布料的一种新型安装方式。
